एकल घुमावदार केबलिंग मशीन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |
स्ट्रेन्डिंग सिंगल ट्विस्ट बंकिंग मशीन 1000r/मिन ऑटो टेन्शन
तकनीकी विनिर्देश
| मॉडल | YL-Φ1000 |
| भुगतान-ऑफ कॉलिब (मिमी) | Φ500Φ-Φ630 |
| अप्ट-अप स्लिबिन (मिमी) | Φ1000 |
| कोर तार का व्यास (मिमी) | Φ1.0 -Φ5.0 |
| समाप्त उत्पाद का अधिकतम व्यास (मिमी) | Φ22 |
| घुमाव का पैच (मिमी) | 30-350 |
| अधिकतम घूर्णन गति (आरपीएम) | 540 |
| अनुप्रस्थ की पिच (मिमी) | 3-25 |
| उपभोग तनाव | प्यूमेटिक तनाव ट्रैक, आसानी से समायोजित |
| लेने और पार करने का प्रकार | स्पिंडल के घूर्णन के अनुसार अवशोषण, स्पिंडल के प्रतिवर्ती आंदोलन के अनुसार क्रॉस। |
| घुमावदार दिशा | S या Z |
| पैकेजिंग उपकरण | मध्यवर्ती पैकिंग या सीधे पैकिंग |
| भुगतान का प्रकार | ड्राइव पे-ऑफ मशीन अपनाएं |
आवेदन पत्रn
डेटा केबल (कैट5ई/कैट6/कैट6ए/कैट7) और बहु स्ट्रैंड कोर केबलिंग के लिए लागू
और इस बीच में घुमावदार और लपेटता है।
विशेषताएं:
l घुमावदार बॉक्स स्लाइड मार्ग के साथ बाएं और दाएं ट्रे को स्थानांतरित करता है, स्थिर पिच और स्टेपलेस समायोजन के साथ, और स्ट्रैप वायर केबल को संतुलित तनाव के साथ व्यवस्थित रूप से रखा जाता है।
पारंपरिक एकल-स्ट्रैन्डिग मशीनों की तुलना में, इसका फायदा यह है कि उच्च गति पर पेंच रॉड टूटने से बचा जाता है।
ट्रे को लोड और अनलोड करना कम श्रम खपत के साथ आसान है।
l कंप्यूटर नियंत्रित पिच, गैर-तनाव कर्षण पहिया, गति वायरिंग केबल गुजरने पथ, तार केबल वक्र को कम करने के लिए कर्षण पहिया व्यास को बढ़ाना।

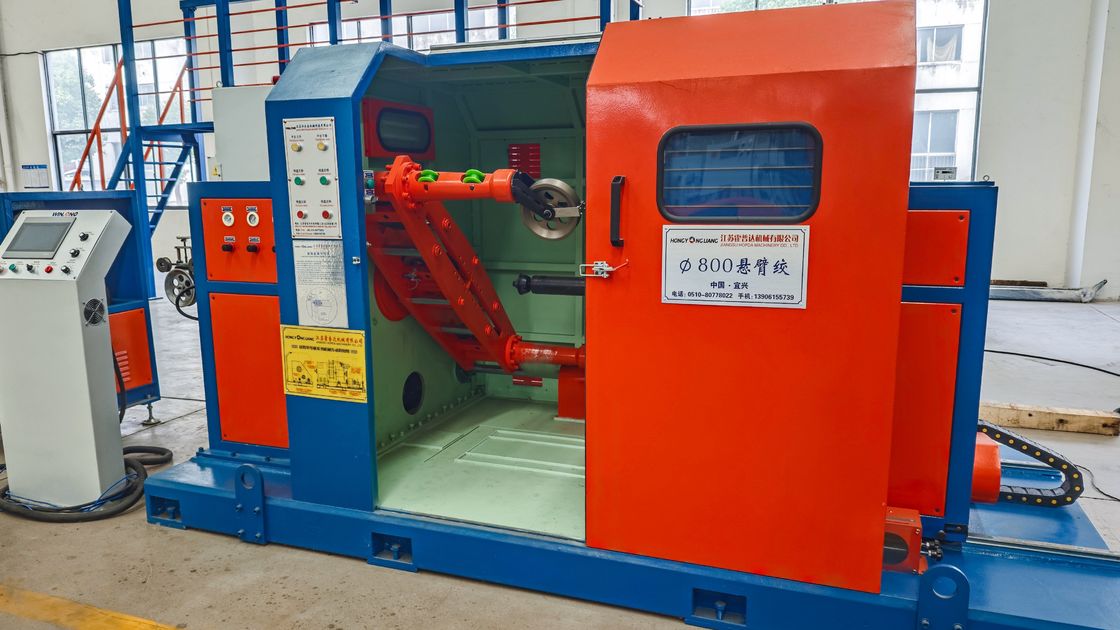

l स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना, कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ एक घूर्णन शरीर है।
उत्पाद का वर्णन:
A stranding single twist bunching machine with a maximum speed of 1000 revolutions per minute (r/min) and an auto tension feature is a specific type of machine used for the production of twisted wire bundlesऐसी मशीन की मुख्य विशेषताएं इस प्रकार हैं:
स्ट्रैंडिंग प्रक्रिया: मशीन स्ट्रैंडिंग, एकल मोड़ और तारों को एक तार बंडल बनाने के लिए एक साथ गुच्छा बनाने के लिए डिज़ाइन की गई है।इस प्रक्रिया में एक कॉम्पैक्ट और स्थिर संरचना बनाने के लिए एक केंद्रीय कोर के चारों ओर कई तारों या कंडक्टरों को मोड़ना शामिल है.
सिंगल ट्विस्ट बंकिंग कॉन्फ़िगरेशन: मशीन सिंगल ट्विस्ट बंकिंग कॉन्फ़िगरेशन का उपयोग करती है, जहां तारों को तार बंडल बनाने के लिए एक हेलिकल पैटर्न में एक साथ घुमाया जाता है।यह विन्यास एक स्थिर और विश्वसनीय बंडल बनाने के लिए तारों को सुरक्षित रूप से एक साथ बनाए रखने में मदद करता है.
अधिकतम गति: मशीन 1000 घुमाव प्रति मिनट (r/min) की अधिकतम गति से काम करती है। उच्च गति क्षमता तार बंडलों के कुशल उत्पादन की अनुमति देती है।
ऑटो टेन्शन: मशीन ऑटो टेन्शन सुविधा से लैस है, जो स्वचालित रूप से स्ट्रैंडिंग और बंकिंग प्रक्रिया के दौरान तारों पर तनाव को समायोजित और बनाए रखती है।यह उत्पादन के दौरान निरंतर तनाव सुनिश्चित करने में मदद करता है, जिसके परिणामस्वरूप उच्च गुणवत्ता वाले घुमावदार तार के बंडल बनते हैं।
नियंत्रण कक्षः मशीन में आमतौर पर एक नियंत्रण कक्ष होता है जो ऑपरेटरों को गति, तनाव और मोड़ दिशा जैसे विभिन्न मापदंडों की निगरानी और समायोजित करने की अनुमति देता है।नियंत्रण कक्ष मशीन के परिचालन मापदंडों को सेट करने और संशोधित करने के लिए एक इंटरफ़ेस प्रदान करता है, ऑटो तनाव सेटिंग्स सहित।
सुरक्षा सुविधाएँ: मशीन में सुरक्षा सुविधाएँ जैसे आपातकालीन स्टॉप बटन, सुरक्षात्मक कवर और सेंसर शामिल हो सकते हैं ताकि सुरक्षित संचालन सुनिश्चित किया जा सके और दुर्घटनाओं को रोका जा सके।
प्रदर्शन
इस मशीन में पीएलसी प्रक्रिया, इन्वर्टर गति विनियमन नियंत्रण, वायवीय नियंत्रण, कैंटिलेवर केबलिंग ट्विस्ट गति,स्लिबिन कैपस्टान के लिए लेने की गति और पार की गति दोहरी यांत्रिक संबंध और वायवीय संबंध द्वारा नियंत्रित किया जाता हैतो, यूनिट की शुरुआत से ही उत्कृष्ट समय प्रदर्शन।
सामान्य संचालन, धीमी गति से रुकने और आपातकालीन रुकने की स्थिति, इसके अलावा,एक ही समय में छोटी त्रुटियों के साथ स्थिर मोड़ पिच भी सुनिश्चित की जाती है।इस तरह के केबलिंग श्रृंखला उत्पादन लाइन के डिजाइन में अद्वितीय हैंप्रौद्योगिकी में उन्नत और यह केबलिंग और रैपिंग के श्रृंखला उत्पादन के लिए पसंदीदा उत्पाद है।
