एकल घुमावदार केबलिंग मशीन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |

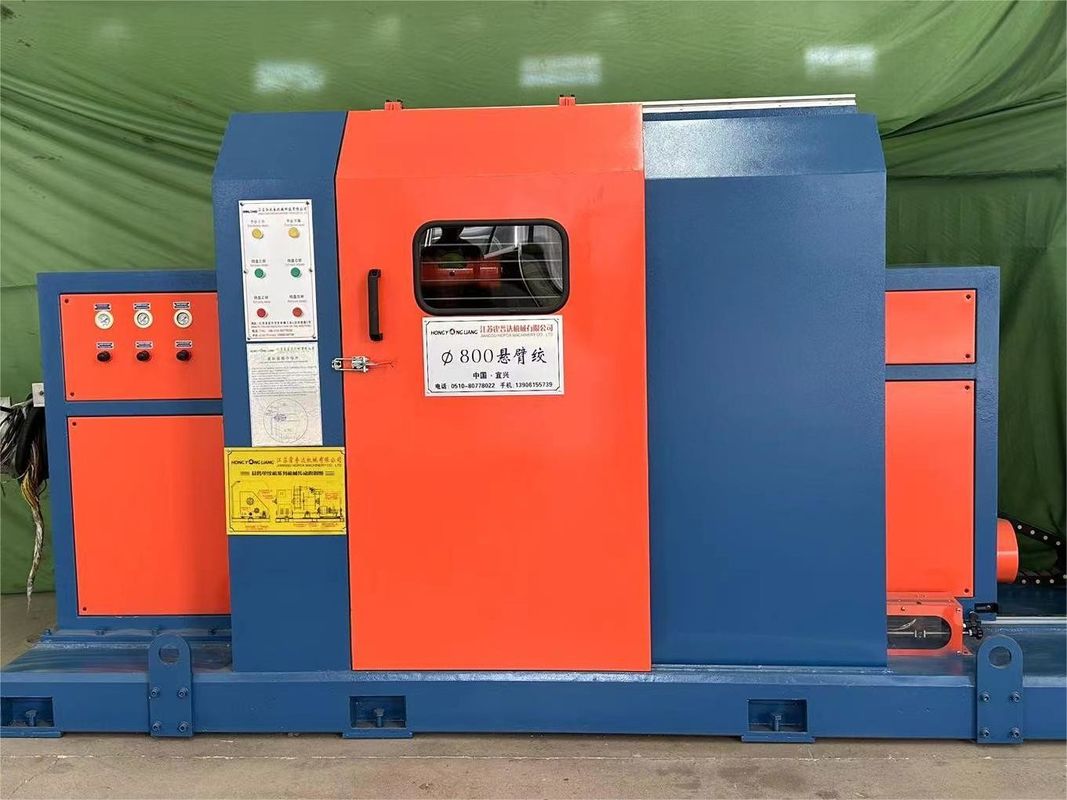

1000r/Min एकाधिक कोर के साथ एकल घुमावदार स्ट्रैंडिंग मशीन
तकनीकी विनिर्देश
| मॉडल | YL-Φ1000 |
| भुगतान-ऑफ कॉलिब (मिमी) | Φ500Φ-Φ630 |
| अप्ट-अप स्लिबिन (मिमी) | Φ1000 |
| कोर तार का व्यास (मिमी) | Φ1.0 -Φ5.0 |
| समाप्त उत्पाद का अधिकतम व्यास (मिमी) | Φ22 |
| घुमाव का पैच (मिमी) | 30-350 |
| अधिकतम घूर्णन गति (आरपीएम) | 540 |
| अनुप्रस्थ की पिच (मिमी) | 3-25 |
| उपभोग तनाव | प्यूमेटिक तनाव ट्रैक, आसानी से समायोजित |
| लेने और पार करने का प्रकार | स्पिंडल के घूर्णन के अनुसार अवशोषण, स्पिंडल के प्रतिवर्ती आंदोलन के अनुसार क्रॉस। |
| घुमावदार दिशा | S या Z |
| पैकेजिंग उपकरण | मध्यवर्ती पैकिंग या सीधे पैकिंग |
| भुगतान का प्रकार | ड्राइव पे-ऑफ मशीन अपनाएं |
आवेदन पत्रn
डेटा केबल (कैट5ई/कैट6/कैट6ए/कैट7) और बहु स्ट्रैंड कोर केबलिंग के लिए लागू
और इस बीच में घुमावदार और लपेटता है।
विशेषताएं:
l घुमावदार बॉक्स स्लाइड मार्ग के साथ बाएं और दाएं ट्रे को स्थानांतरित करता है, स्थिर पिच और स्टेपलेस समायोजन के साथ, और स्ट्रैप वायर केबल को संतुलित तनाव के साथ व्यवस्थित रूप से रखा जाता है।
पारंपरिक एकल-स्ट्रैन्डिग मशीनों की तुलना में, इसका फायदा यह है कि उच्च गति पर पेंच रॉड टूटने से बचा जाता है।
ट्रे को लोड और अनलोड करना कम श्रम खपत के साथ आसान है।
l कंप्यूटर नियंत्रित पिच, गैर-तनाव कर्षण पहिया, गति वायरिंग केबल गुजरने पथ, तार केबल वक्र को कम करने के लिए कर्षण पहिया व्यास को बढ़ाना।
l स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना, कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ एक घूर्णन शरीर है।
उत्पाद का वर्णन:
1000r/min एकाधिक कोर के साथ एकल घुमावदार स्ट्रैंडिंग मशीन एक विशिष्ट प्रकार की मशीन है जिसका उपयोग एकाधिक कोर के साथ घुमावदार तार बंडलों के उत्पादन के लिए किया जाता है।ऐसी मशीन की मुख्य विशेषताएं निम्नलिखित हैं:
घूर्णन गतिः मशीन 1000 घुमाव प्रति मिनट (r/min) की गति से काम करती है। यह उच्च घूर्णन गति घुमावदार तारों के बंडलों के कुशल उत्पादन को सक्षम बनाती है।
एकल घुमावदार स्ट्रैन्डिंगः मशीन एक एकल घुमावदार स्ट्रैन्डिंग विन्यास का उपयोग करती है, जहां तार बंडल बनाने के लिए एक हेलिकल पैटर्न में कई कोर या कंडक्टर एक साथ घुमाए जाते हैं।इस विन्यास सुनिश्चित करता है कि कोर एक स्थिर और विश्वसनीय केबल विधानसभा बनाने के लिए एक साथ मजबूती से पकड़े जाते हैं.
एकाधिक कोरः मशीन को एक साथ कई कोर को संभालने के लिए डिज़ाइन किया गया है।कोर की संख्या विशिष्ट मशीन मॉडल और उत्पादन किया जा रहा तार बंडल की आवश्यकताओं के आधार पर भिन्न हो सकता हैयह बहु-कोर केबल बनाने के लिए कई कोरों के एक साथ स्ट्रैन्डिंग की अनुमति देता है।
स्ट्रैंडिंग प्रक्रियाः मशीन में घूर्णीय घटक शामिल होते हैं जो कई कोरों को एक साथ घुमाकर एक कसकर बंडल केबल संरचना बनाते हैं।स्ट्रैंडिंग प्रक्रिया यह सुनिश्चित करती है कि विभिन्न कोरों के साथ एक कार्यात्मक तार बंडल बनाने के लिए व्यक्तिगत कोरों को ठीक से व्यवस्थित और एक साथ रखा जाए.
तनाव नियंत्रण: मशीन तनाव नियंत्रण तंत्र से सुसज्जित है ताकि स्ट्रैंडिंग प्रक्रिया के दौरान कोर पर लगातार तनाव बनाए रखा जा सके।यह कई कोर के साथ मुड़ तार बंडल की गुणवत्ता और अखंडता सुनिश्चित करने में मदद करता है उत्पादन किया जा रहा है.
नियंत्रण कक्षः मशीन में आमतौर पर एक नियंत्रण कक्ष होता है जो ऑपरेटरों को विभिन्न मापदंडों जैसे घूर्णन गति, तनाव और मोड़ दिशा की निगरानी और समायोजित करने की अनुमति देता है।नियंत्रण कक्ष मशीन के परिचालन मापदंडों को सेट करने और संशोधित करने के लिए एक इंटरफ़ेस प्रदान करता है.
सुरक्षा सुविधाएँ: मशीन में सुरक्षा सुविधाएँ जैसे आपातकालीन स्टॉप बटन, सुरक्षात्मक कवर और सेंसर शामिल हो सकते हैं ताकि सुरक्षित संचालन सुनिश्चित किया जा सके और दुर्घटनाओं को रोका जा सके।
प्रदर्शन
इस मशीन में पीएलसी प्रक्रिया, इन्वर्टर गति विनियमन नियंत्रण, वायवीय नियंत्रण, कैंटिलेवर केबलिंग मोड़ गति,स्लिबिन कैपस्टान के लिए लेने की गति और पार की गति दोहरी यांत्रिक संबंध और वायवीय संबंध द्वारा नियंत्रित किया जाता हैतो, यूनिट की शुरुआत से ही उत्कृष्ट समय प्रदर्शन।
सामान्य संचालन, धीमी गति से रुकने और आपातकालीन रुकने की स्थिति, इसके अतिरिक्त,एक ही समय में छोटी त्रुटियों के साथ स्थिर मोड़ पिच भी सुनिश्चित की जाती है।इस तरह के केबलिंग श्रृंखला उत्पादन लाइन के डिजाइन में अद्वितीय हैंप्रौद्योगिकी में उन्नत और यह केबलिंग और रैपिंग के श्रृंखला उत्पादन के लिए पसंदीदा उत्पाद है।
