कैंटीलीवर सिंगल ट्विसट केबलिंग मशीन
>
|
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |

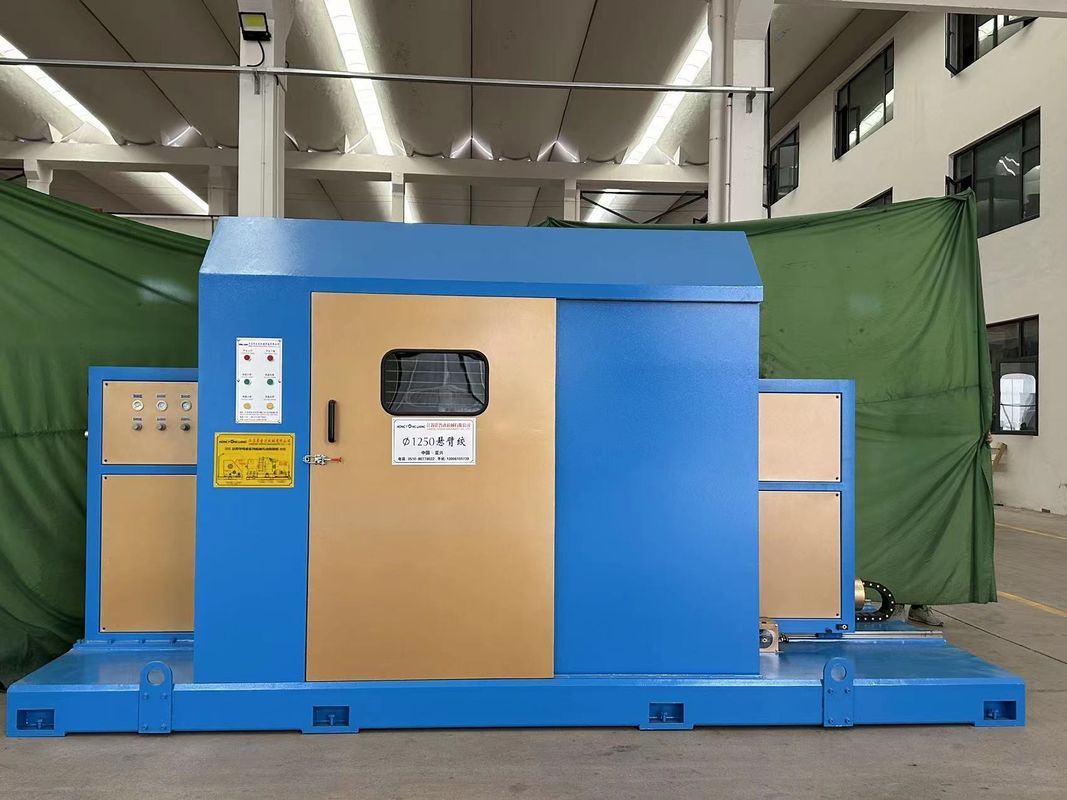

फ्रेम एकल मोड़ बंकर मशीन मैक्स बाहरी व्यास 25 मिमी, 500rpm
एकल घुमावदार केबल बनाने की मशीन 2 मीटर कैपस्टन डाय आसान रखरखाव
तकनीकी मापदंडों की शीटः
| मॉडल | YL-Φ800 | |
| भुगतान-ऑफ कॉलिब (मिमी) | Φ400-Φ630 | |
| अप्ट-अप स्लिबिन (मिमी) | Φ800 | |
| कोर तार का व्यास (मिमी) | Φ0.3-Φ3.0 | |
| समाप्त उत्पाद का अधिकतम व्यास (मिमी) | Φ18 | |
| घुमाव का पैच (मिमी) | 30 से 300 | |
| अधिकतम घूर्णन गति (आरपीएम) | 680 | |
| पार करने की दूरी (मिमी) | 3-20 | |
| उपभोग तनाव | प्यूमेटिक तनाव ट्रैक, आसानी से समायोजित | |
| लेने और पार करने का प्रकार | स्पिंडल के घूर्णन के अनुसार ग्रहण करना, स्पिंडल के प्रतिवर्ती आंदोलन के अनुसार पार करना। | |
| घुमावदार दिशा | S या Z | |
| पैकेजिंग उपकरण | मध्यवर्ती पैकिंग या सीधे पैकिंग | |
| भुगतान का प्रकार | ड्राइव पे-ऑफ मशीन अपनाएं | |
आवेदनः
डेटा केबल (कैट5ई/कैट6/कैट6ए/कैट7) और बहु स्ट्रैंड कोर केबलिंग के लिए लागू
और इस बीच में घुमावदार और लपेटता है।
विशेषताएं:
l विभिन्न गति पर यांत्रिक रूप से कनेक्शन, पीएलसी प्रोग्राम नियंत्रण, इलेक्ट्रॉनिक ट्रैकिंग पिच, मानव-कंप्यूटर इंटरफ़ेस, उच्च गति पर स्थिर काम।
ट्रे को लोड और अनलोड करना आसान है और इसमें कम श्रम की आवश्यकता होती है।
पिच को कंप्यूटर द्वारा नियंत्रित किया जाता है, गैर-टेंशन कर्षण पहियों और एक गति वायरिंग केबल के गुजरने के मार्ग के साथ। कर्षण पहिया का व्यास तार केबल के वक्र को कम करने के लिए बढ़ाया जाता है।
l स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना और कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ एक घूर्णन शरीर है।
उत्पाद का वर्णन:
25 मिमी के अधिकतम बाहरी व्यास और 500 आरपीएम की गति के साथ एक फ्रेम सिंगल ट्विस्ट बंकर मशीन एक विशिष्ट प्रकार की केबल ट्विस्टिंग मशीन है जिसका उपयोग घुमावदार केबल बंडलों के उत्पादन के लिए किया जाता है।ऐसी मशीन की मुख्य विशेषताएं निम्नलिखित हैं:
फ्रेम डिजाइनः मशीन को एक फ्रेम संरचना के साथ डिज़ाइन किया गया है जो मोड़ने के संचालन के लिए स्थिरता और समर्थन प्रदान करता है।फ्रेम केबल घुमावदार प्रक्रिया के दौरान जगह में मशीन के घूर्णन घटकों और अन्य भागों रखता है.
सिंगल ट्विस्ट बंकिंग कॉन्फ़िगरेशन: यह मशीन विशेष रूप से सिंगल ट्विस्ट बंकिंग के लिए डिज़ाइन की गई है, जहां कई अछूता कंडक्टर एक केबल बंडल बनाने के लिए एक साथ घुमाए जाते हैं।मशीन आम तौर पर घूर्णन घटकों है कि वांछित केबल संरचना बनाने के लिए एक हेलिकल पैटर्न में कंडक्टर मोड़ से मिलकर बनता है.
अधिकतम बाहरी व्यास: मशीन अधिकतम 25 मिमी के बाहरी व्यास के केबलों को संभाल सकती है। यह क्षमता केबलों के आकार को निर्धारित करती है जो मशीन पर निर्मित किए जा सकते हैं।
गति: मशीन 500 घुमाव प्रति मिनट (आरपीएम) की अधिकतम गति से संचालित होती है। गति केबल बंकिंग प्रक्रिया की विशिष्ट आवश्यकताओं के अनुसार समायोजित की जा सकती है।
तनाव नियंत्रण: तनाव नियंत्रण तंत्र यह सुनिश्चित करते हैं कि गुच्छा प्रक्रिया के दौरान कंडक्टरों को लगातार तनाव का सामना करना पड़ता है।यह उत्पादित केबल बंडल की गुणवत्ता और अखंडता बनाए रखने में मदद करता है.
नियंत्रण कक्ष: मशीन एक नियंत्रण कक्ष से लैस है जो ऑपरेटरों को गति, तनाव और मोड़ दिशा जैसे विभिन्न मापदंडों की निगरानी और समायोजित करने की अनुमति देता है।नियंत्रण कक्ष मशीन के परिचालन मापदंडों को सेट करने और संशोधित करने के लिए एक इंटरफ़ेस प्रदान करता है.
सुरक्षा सुविधाएँ: मशीन में सुरक्षा सुविधाएँ जैसे आपातकालीन स्टॉप बटन, सुरक्षात्मक कवर और सेंसर शामिल हो सकते हैं ताकि सुरक्षित संचालन सुनिश्चित किया जा सके और दुर्घटनाओं को रोका जा सके।
विशेषताएं:
विभिन्न गति से यांत्रिक रूप से संबद्ध, पीएलसी प्रोग्राम नियंत्रण, इलेक्ट्रॉनिक ट्रैकिंग पिच, मानव-कंप्यूटर इंटरफ़ेस, उच्च गति पर स्थिर काम करता है।
ट्रे को लोड और अनलोड करना आसान है और इसमें कम श्रम की आवश्यकता होती है।
पिच को कंप्यूटर द्वारा नियंत्रित किया जाता है, गैर-तनाव कर्षण पहियों और एक गति वायरिंग केबल पासिंग पथ के साथ। तार केबल वक्र को कम करने के लिए कर्षण पहिया व्यास बढ़ाया जाता है।
स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना और कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ घूर्णन शरीर है।
विनिर्देशः
