कैंटीलीवर सिंगल ट्विसट केबलिंग मशीन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |

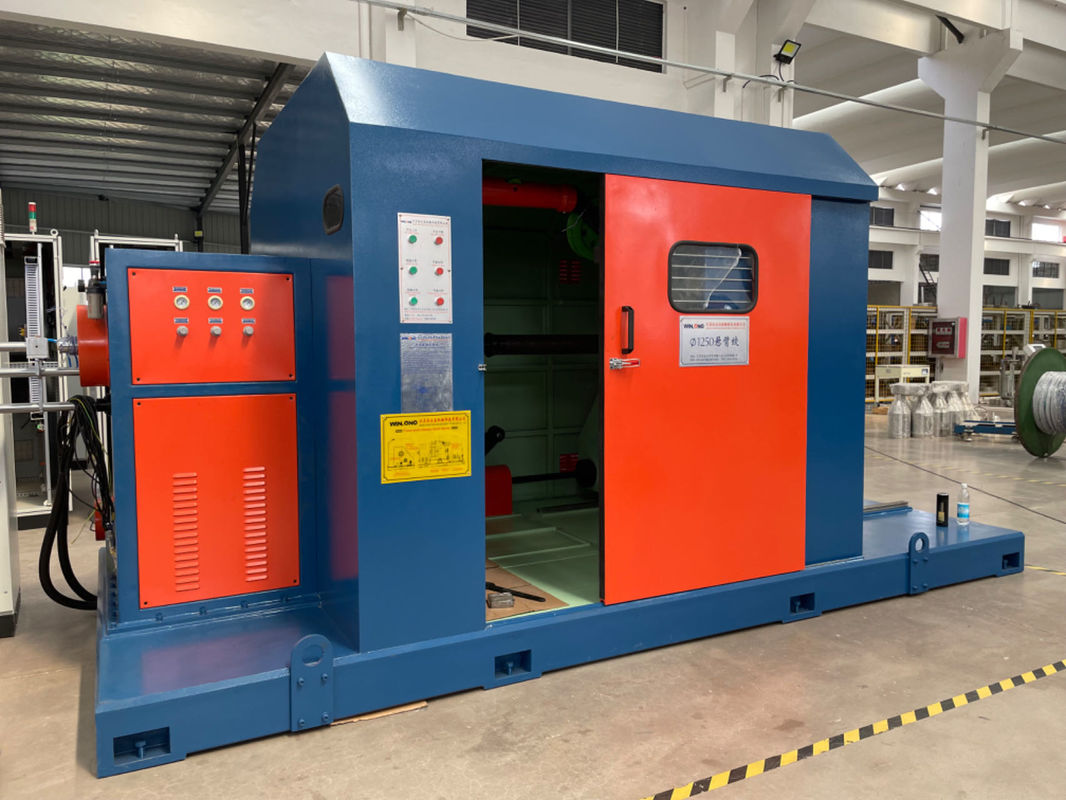

12 सिर विद्युत चुम्बकीय भुगतान रैक के साथ 1000 मिमी कैंटिलीवर सिंगल ट्विस्ट मशीन
CAT5 / Cat6 एचडीएमआई ऑप्टिकल तार के लिए 630-1000 कैंटिलीवर सिंगल ट्रिविंग मशीन
तकनीकी मापदंडों की शीटः
| मॉडल | YL-Φ800 | |
| भुगतान-ऑफ कॉलिब (मिमी) | Φ400-Φ630 | |
| अप्ट-अप स्लिबिन (मिमी) | Φ800 | |
| कोर तार का व्यास (मिमी) | Φ0.3-Φ3.0 | |
| समाप्त उत्पाद का अधिकतम व्यास (मिमी) | Φ18 | |
| घुमाव का पैच (मिमी) | 30 से 300 | |
| अधिकतम घूर्णन गति (आरपीएम) | 680 | |
| पार करने की दूरी (मिमी) | 3-20 | |
| उपभोग तनाव | प्यूमेटिक तनाव ट्रैक, आसानी से समायोजित | |
| लेने और पार करने का प्रकार | स्पिंडल के घूर्णन के अनुसार ग्रहण करना, स्पिंडल के प्रतिवर्ती आंदोलन के अनुसार पार करना। | |
| घुमावदार दिशा | S या Z | |
| पैकेजिंग उपकरण | मध्यवर्ती पैकिंग या सीधे पैकिंग | |
| भुगतान का प्रकार | ड्राइव पे-ऑफ मशीन अपनाएं | |
आवेदनः
डेटा केबल (कैट5ई/कैट6/कैट6ए/कैट7) और बहु स्ट्रैंड कोर केबलिंग के लिए लागू
और इस बीच में घुमावदार और लपेटता है।
विशेषताएं:
l विभिन्न गति पर यांत्रिक रूप से कनेक्शन, पीएलसी प्रोग्राम नियंत्रण, इलेक्ट्रॉनिक ट्रैकिंग पिच, मानव-कंप्यूटर इंटरफ़ेस, उच्च गति पर स्थिर काम।
ट्रे को लोड और अनलोड करना आसान है और इसमें कम श्रम की आवश्यकता होती है।
पिच को कंप्यूटर द्वारा नियंत्रित किया जाता है, गैर-टेंशन कर्षण पहियों और एक गति वायरिंग केबल के गुजरने के मार्ग के साथ। कर्षण पहिया का व्यास तार केबल के वक्र को कम करने के लिए बढ़ाया जाता है।
l स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना और कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ एक घूर्णन शरीर है।
उत्पाद का वर्णन:
12 सिर वाले विद्युत चुम्बकीय भुगतान रैक के साथ एक 1000 मिमी कंटिलिवर सिंगल ट्विस्ट मशीन एक विशिष्ट प्रकार की केबल ट्विस्टिंग मशीन है जिसका उपयोग घुमावदार केबलों के उत्पादन के लिए किया जाता है।मशीन में एक कैंटिलीवर डिजाइन है, जिसका अर्थ है कि इसमें एक विस्तारित बांह या बीम है जो घूमने वाले घटकों का समर्थन करता है।
12 सिर वाले विद्युत चुम्बकीय भुगतान रैक के साथ एक 1000 मिमी के कैंटिलीवर एकल मोड़ मशीन की कुछ प्रमुख विशेषताएं और घटक यहां दिए गए हैंः
कैंटिलीवर डिजाइनः मशीन का कैंटिलीवर डिजाइन मोड़ने की प्रक्रिया के दौरान स्थिरता और लचीलापन प्रदान करता है। यह मोड़ने के क्षेत्र तक आसान पहुंच की अनुमति देता है,केबलों को लोड और अनलोड करने के लिए सुविधाजनक.
सिंगल ट्विस्ट कॉन्फ़िगरेशन: यह मशीन सिंगल ट्विस्ट केबल उत्पादन के लिए डिज़ाइन की गई है, जहां दो या अधिक कंडक्टर एक केबल बनाने के लिए एक साथ घुमाए जाते हैं।मशीन में आम तौर पर घूर्णन घटकों है कि वांछित केबल संरचना बनाने के लिए एक हेलिकल पैटर्न में कंडक्टर मोड़ है.
1000 मिमी क्षमताः मशीन 1000 मिमी के अधिकतम बाहरी व्यास के केबलों को संभालने में सक्षम है। यह क्षमता केबलों के आकार को निर्धारित करती है जो मशीन पर उत्पादित किए जा सकते हैं।
विद्युत चुम्बकीय भुगतान रैक: इस मशीन में 12 प्रमुख विद्युत चुम्बकीय भुगतान रैक है। भुगतान रैक में कंडक्टरों के कई रील या रोबिन होते हैं,और विद्युत चुम्बकीय प्रणाली केबल उत्पादन प्रक्रिया के दौरान सटीक तनाव नियंत्रण प्रदान करता हैयह कंडक्टरों पर लगातार तनाव सुनिश्चित करता है, जिसके परिणामस्वरूप उच्च गुणवत्ता वाले घुमावदार केबल होते हैं।
नियंत्रण कक्ष: मशीन में एक नियंत्रण कक्ष होता है जो ऑपरेटरों को गति, तनाव और मोड़ की दिशा जैसे विभिन्न मापदंडों की निगरानी और समायोजन करने की अनुमति देता है।नियंत्रण कक्ष केबल उत्पादन की विशिष्ट आवश्यकताओं को पूरा करने के लिए मशीन के परिचालन मापदंडों की स्थापना और संशोधन के लिए एक इंटरफ़ेस प्रदान करता है.
सुरक्षा सुविधाएँ: मशीन को सुरक्षा सुविधाओं से लैस किया जा सकता है, जैसे आपातकालीन स्टॉप बटन, सुरक्षात्मक कवर और सेंसर सुरक्षित संचालन सुनिश्चित करने और दुर्घटनाओं को रोकने के लिए।
