कैंटीलीवर सिंगल ट्विसट केबलिंग मशीन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |

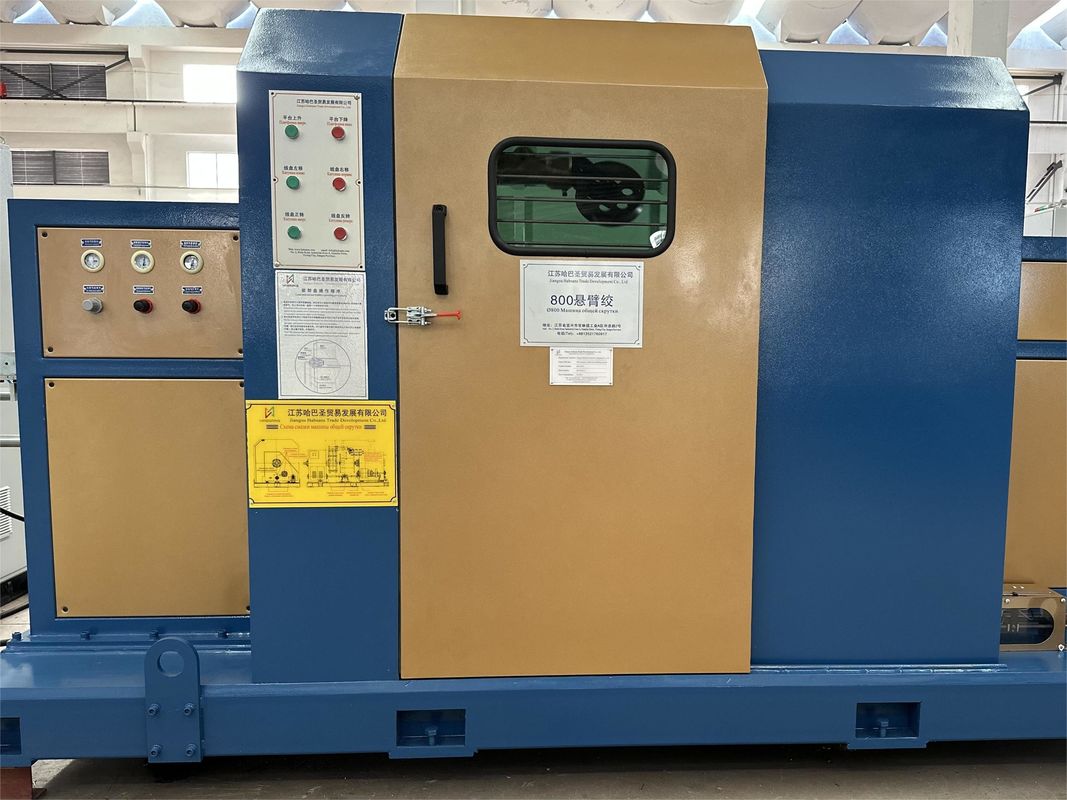

60m/Min सिंगल ट्विस्ट स्ट्रैंडिंग मशीन कैंटिलीवर डबल ट्विस्ट स्ट्रैंडर्स
एकल घुमावदार केबल बनाने की मशीन 2 मीटर कैपस्टन डाय आसान रखरखाव
तकनीकी मापदंडों की शीटः
| मॉडल | YL-Φ800 | |
| भुगतान-ऑफ कॉलिब (मिमी) | Φ400-Φ630 | |
| अप्ट-अप स्लिबिन (मिमी) | Φ800 | |
| कोर तार का व्यास (मिमी) | Φ0.3-Φ3.0 | |
| समाप्त उत्पाद का अधिकतम व्यास (मिमी) | Φ18 | |
| घुमाव का पैच (मिमी) | 30 से 300 | |
| अधिकतम घूर्णन गति (आरपीएम) | 680 | |
| पार करने की दूरी (मिमी) | 3-20 | |
| उपभोग तनाव | प्यूमेटिक तनाव ट्रैक, आसानी से समायोजित | |
| लेने और पार करने का प्रकार | स्पिंडल के घूर्णन के अनुसार ग्रहण करना, स्पिंडल के प्रतिवर्ती आंदोलन के अनुसार पार करना। | |
| घुमावदार दिशा | S या Z | |
| पैकेजिंग उपकरण | मध्यवर्ती पैकिंग या सीधे पैकिंग | |
| भुगतान का प्रकार | ड्राइव पे-ऑफ मशीन अपनाएं | |
आवेदनः
डेटा केबल (कैट5ई/कैट6/कैट6ए/कैट7) और बहु स्ट्रैंड कोर केबलिंग के लिए लागू
और इस बीच में घुमावदार और लपेटता है।
विशेषताएं:
l विभिन्न गति पर यांत्रिक रूप से कनेक्शन, पीएलसी प्रोग्राम नियंत्रण, इलेक्ट्रॉनिक ट्रैकिंग पिच, मानव-कंप्यूटर इंटरफ़ेस, उच्च गति पर स्थिर काम।
ट्रे को लोड और अनलोड करना आसान है और इसमें कम श्रम की आवश्यकता होती है।
पिच को कंप्यूटर द्वारा नियंत्रित किया जाता है, गैर-टेंशन कर्षण पहियों और एक गति वायरिंग केबल के गुजरने के मार्ग के साथ। कर्षण पहिया का व्यास तार केबल के वक्र को कम करने के लिए बढ़ाया जाता है।
l स्ट्रैन्डेड मुख्य इकाई में एक कैंटिलीवर आर्म संरचना और कम घूर्णन जड़ता, उच्च आरपीएम और स्थिर गति के साथ एक घूर्णन शरीर है।
उत्पाद का वर्णन:
60 मीटर/मिनट की सिंगल ट्विस्ट स्ट्रैंडिंग मशीन, एक विशिष्ट प्रकार की स्ट्रैंडिंग मशीन है जिसका उपयोग घुमावदार केबलों के उत्पादन के लिए किया जाता है।इस मशीन को 60 मीटर प्रति मिनट की उत्पादन गति प्राप्त करने के लिए डिज़ाइन किया गया है और इसमें डबल ट्विस्ट स्ट्रैंडर के साथ एक कैंटिलीवर डिजाइन है.
यहाँ 60m/min एकल मोड़ स्ट्रैंडिंग मशीन के मुख्य विशेषताएं और विशेषताएं हैं
सिंगल ट्विस्ट कॉन्फ़िगरेशन: मशीन सिंगल ट्विस्ट केबल उत्पादन के लिए डिज़ाइन की गई है, जहां दो या अधिक कंडक्टर एक केबल बनाने के लिए एक साथ घुमाए जाते हैं।यह आम तौर पर घुमावदार घटकों से बना होता है जो वांछित केबल संरचना बनाने के लिए हेलिकल पैटर्न में कंडक्टरों को मोड़ते हैं.
कैंटिलीवर डिजाइनः मशीन के कैंटिलीवर डिजाइन का अर्थ है कि इसमें एक विस्तारित हाथ या बीम है जो घूर्णन घटकों का समर्थन करता है।यह डिजाइन मोड़ने की प्रक्रिया के दौरान स्थिरता और लचीलापन प्रदान करता है, जिससे घुमावदार क्षेत्र तक आसानी से पहुंच और केबलों को लोड और अनलोड करना आसान हो जाता है।
डबल ट्विस्ट स्ट्रैंडर्स: मशीन में डबल ट्विस्ट स्ट्रैंडर्स हैं, जो कंडक्टरों को एक साथ मोड़ने के लिए जिम्मेदार घूर्णन घटक हैं।डबल ट्विस्ट विन्यास एक एकल ट्विस्ट स्ट्रैंडिंग मशीन की तुलना में ट्विस्टिंग की उच्च डिग्री के लिए अनुमति देता है, जिसके परिणामस्वरूप एक तंग और अधिक कॉम्पैक्ट केबल संरचना होती है।
उत्पादन गति: मशीन 60 मीटर प्रति मिनट की उत्पादन गति प्राप्त करने में सक्षम है। उत्पादन की जा रही केबल की विशिष्ट आवश्यकताओं के अनुसार गति को समायोजित किया जा सकता है।
तनाव नियंत्रण: तनाव नियंत्रण तंत्र यह सुनिश्चित करते हैं कि स्ट्रेनिंग प्रक्रिया के दौरान कंडक्टरों को लगातार तनाव का सामना करना पड़ता है।यह मुड़ केबल की गुणवत्ता और अखंडता बनाए रखने में मदद करता है.
नियंत्रण कक्ष: मशीन एक नियंत्रण कक्ष से लैस है जो ऑपरेटरों को गति, तनाव और मोड़ दिशा जैसे विभिन्न मापदंडों की निगरानी और समायोजित करने की अनुमति देता है।नियंत्रण कक्ष मशीन के परिचालन मापदंडों को सेट करने और संशोधित करने के लिए एक इंटरफ़ेस प्रदान करता है.
सुरक्षा सुविधाएँ: मशीन में सुरक्षा सुविधाएँ जैसे आपातकालीन स्टॉप बटन, सुरक्षात्मक कवर और सेंसर शामिल हो सकते हैं ताकि सुरक्षित संचालन सुनिश्चित किया जा सके और दुर्घटनाओं को रोका जा सके।
मुख्य घटक
| 2.1 | Φ630mm विद्युत चुम्बकीयता भुगतान रैक 6 सिर) | दो सेट |
| 2.3 | मोल्ड धारक को इकट्ठा करना | 1 सेट |
| 2.4 | टच स्क्रीन और पीएलसी नियंत्रण ऑपरेटिंग कैबिनेट | 1 सेट |
| 2.5 | Φ1000 पूर्ण स्वचालित कैंटिलीवर एकल मोड़ मशीन | 1 सेट |
