| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hopda |
| प्रमाणन | ISO,CE |

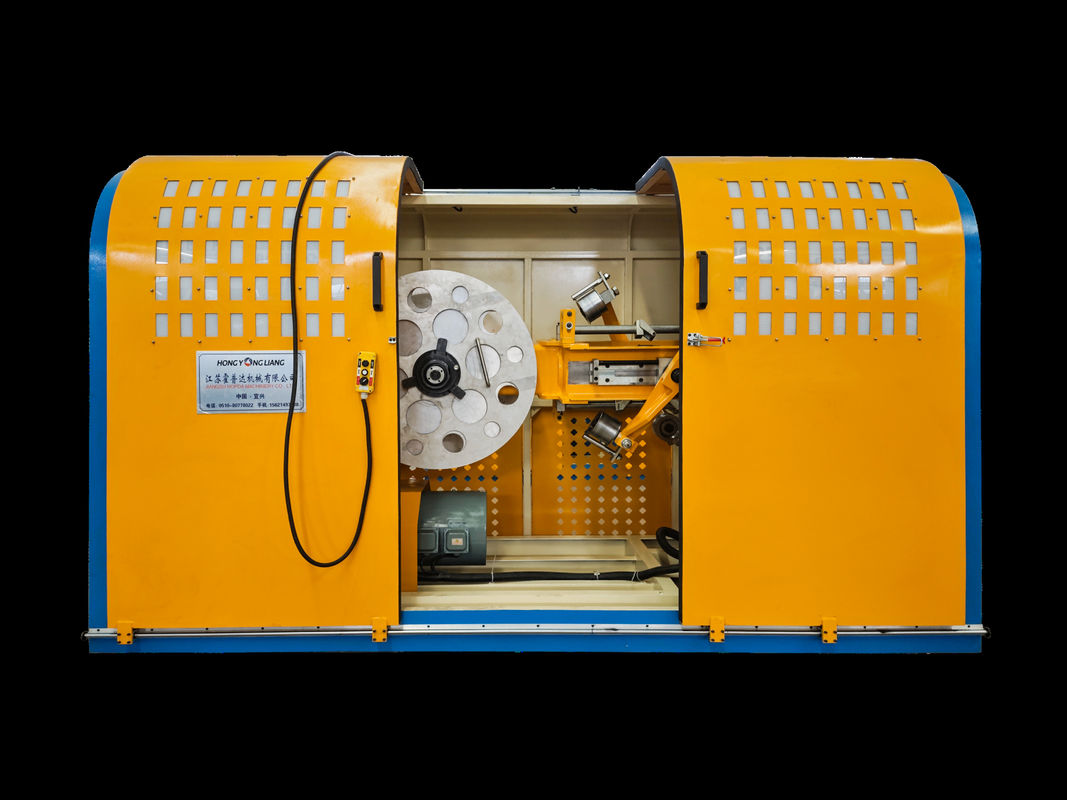

बख्तरबंद क्रीम कोर बिछाने की मशीन, केबल स्ट्रैंडर सब ट्विस्ट बॉडी
विनिर्देशः
| विनिर्देश/मॉडल | 630 | 710 | 800 |
| तार के पासिंग छेद का व्यासः | Ф95 मिमी | Ф110 मिमी | Ф150 मिमी |
| टेप रील की चौड़ाई | 20-70 मिमी | 20-60 मिमी | 20-70 मिमी |
| टेप रीलों की संख्या | 2 रीलें | 2 रीलें | 2 रीलें |
| टेप लपेटने की संरचनाः | अर्ध-कट प्रकार | अर्ध-कट प्रकार | अर्ध-कट प्रकार |
| टेप रील विनिर्देशः | (बाहरी व्यास * आंतरिक व्यास) Ф630×Ф200 मिमी | (बाहरी व्यास * आंतरिक व्यास) Ф710×Ф200 मिमी | (बाहरी व्यास * आंतरिक व्यास) Ф800×Ф200 मिमी |
| टेप लपेटने का तनावः | अलग मोटर | घर्षण बेल्ट के साथ स्वयं स्थिर तनाव, | घर्षण बेल्ट के साथ स्वयं स्थिर तनाव, |
| स्टील पट्टी पिचः | 8-195 मिमी | 8-195 मिमी | 8-195 मिमी |
| मोटर शक्तिः | 18.5kw 1440r/min | 22kw 1440r/min | 22kw 14700r/min |
| अधिकतम घूर्णन गति | 350 आर/मिनट | 504 आर/मिनट | 504 आर/मिनट |
| उपकरण की मध्य ऊंचाई | 1000 मिमी | 1000 मिमी | 1000 मिमी |
| निविड़ अंधकार ब्रेक मॉडल | डीबीएच-105 | डीबीएच-105 | डीबीएच-105 |
आवेदनः
केबल की यांत्रिक शक्ति और स्थायित्व को बढ़ाने के लिए केबल के चारों ओर एक हेलिकल पैटर्न में धातु की परत को लपेटने के लिए।
उत्पाद का वर्णन
एक विशेष उपकरण है जिसका उपयोग तार और केबल उद्योग में बख्तरबंद केबलों के उत्पादन के लिए किया जाता है।यह एक ही मशीन में कवच तार stranding और कोर तार बिछाने के कार्यों को जोड़ती है.
बख्तरबंद तारों को बांधने की प्रक्रिया में कई तारों को एक साथ घुमाकर केबल के कोर के चारों ओर एक सुरक्षात्मक परत बनाना शामिल होता है।कवच केबल को यांत्रिक शक्ति और सुरक्षा प्रदान करता है, जिससे यह कठोर वातावरण या ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां अतिरिक्त स्थायित्व की आवश्यकता होती है।
कोर तार बिछाने की प्रक्रिया में कोर तारों को बिछाना शामिल है, जो विद्युत संकेतों या शक्ति को बख्तरबंद परत के भीतर ले जाते हैं।मशीन सटीक रूप से एक समग्र केबल संरचना बनाने के लिए कवच तारों के साथ कोर तारों की स्थिति और बिछाने के लिए बनाया गया है.
एक बख्तरबंद Cum कोर बिछाने की मशीन की मुख्य विशेषताओं और क्षमताओं में शामिल हो सकते हैंः
वायर स्ट्रैंडिंग: यह मशीन बख्तरबंद तारों को पकड़ने के लिए स्ट्रैंडिंग हेड या रोबिन से लैस है। इन तारों को बख्तरबंद परत बनाने के लिए एक विशिष्ट पैटर्न या कॉन्फ़िगरेशन में एक साथ घुमाया जाता है।
कोर वायर बिछाना: मशीन में कोर तारों को कवच तारों के साथ रखने और बिछाने के तंत्र हैं।कोर तारों को आम तौर पर कवच तारों के बीच के अंतराल में रखा जाता है और बिछाने की प्रक्रिया के दौरान जगह में सुरक्षित कर रहे हैं.
तनाव नियंत्रण: मशीन स्ट्रैंडिंग और बिछाने के संचालन के दौरान तार के लगातार तनाव को सुनिश्चित करने के लिए तनाव नियंत्रण तंत्र प्रदान करती है।यह केबल की संरचनात्मक अखंडता और गुणवत्ता को बनाए रखने में मदद करता है.
गति नियंत्रण: मशीन विभिन्न उत्पादन आवश्यकताओं और केबलों के प्रकारों को समायोजित करने के लिए समायोज्य गति नियंत्रण प्रदान करती है।
पीएलसी नियंत्रण कक्ष: मशीन एक प्रोग्राम योग्य लॉजिक कंट्रोलर (पीएलसी) नियंत्रण कक्ष से सुसज्जित है, जो आसान संचालन, पैरामीटर समायोजन और स्ट्रैंडिंग और बिछाने की प्रक्रियाओं की निगरानी के लिए है।यह मशीन के कार्यों के सटीक नियंत्रण और सिंक्रनाइज़ेशन की अनुमति देता है.
800 बख्तरबंद मशीन
630 बख्तरबंद मशीन
710 बख्तरबंद मशीन
