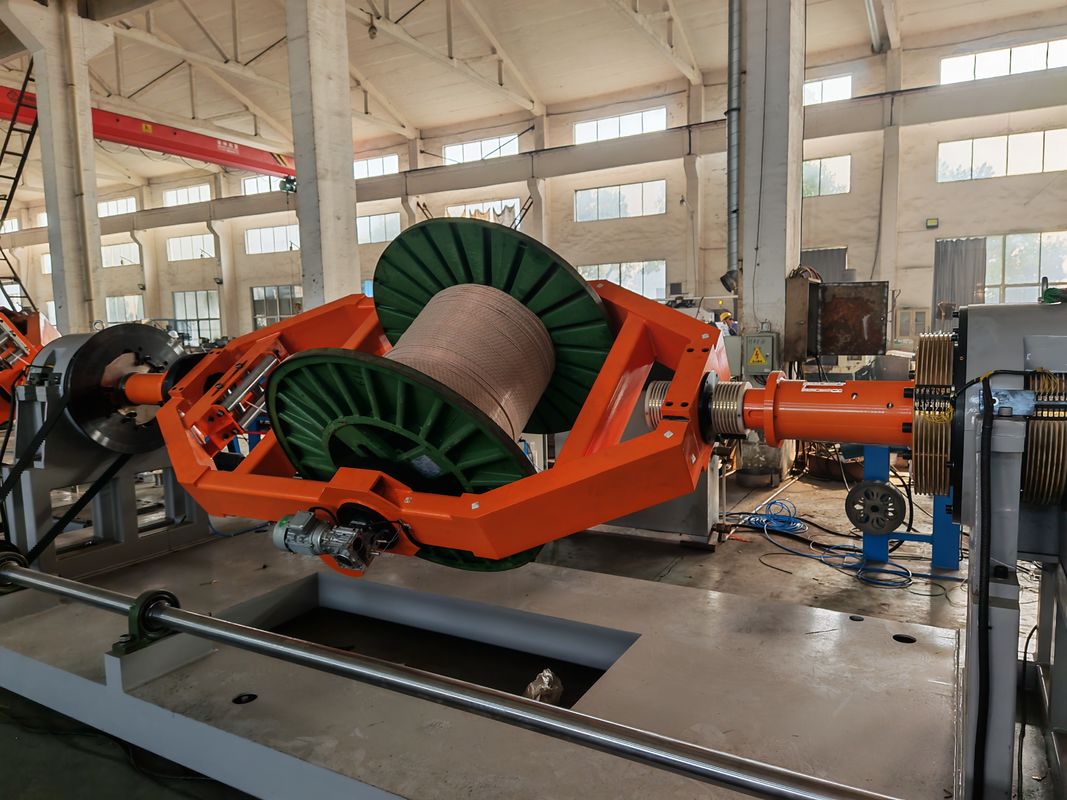

5-स्ट्रैंड स्किप मशीन - 1250 भुगतान, 1600 भुगतान, बैक-ट्विस फ़ंक्शन

विवरण और अनुप्रयोग

अपनी तरह का पहला स्किप स्ट्रैंडिंग मशीन इंटीग्रेटेड फुल बैक-ट्विस्ट कार्यक्षमता के साथ, यह उपकरण तार और केबल प्रसंस्करण उद्योग में दक्षता के लिए एक नया मानक स्थापित करता है। पारंपरिक क्रैडल-प्रकार की केबलिंग मशीनों के विपरीत, हमारी स्किप स्ट्रैंडर 4 गुना उत्पादकता प्रदान करता है—विशेष रूप से, 40 मीटर प्रति मिनट से अधिक की रैखिक गति—जो इसे उच्च-मात्रा उत्पादन के लिए एक आवश्यक उपकरण बनाता है। यह स्किप स्ट्रैंडिंग संचालन में असाधारण रूप से अच्छा प्रदर्शन करता है, जो सॉफ्ट-स्ट्रक्चर केबलों (नियंत्रण केबल, एल्यूमीनियम कंडक्टर स्टील प्रबलित (ACSR) ओवरहेड केबल और पावर केबल सहित) के साथ-साथ नंगे तांबे, एल्यूमीनियम और एल्यूमीनियम मिश्र धातु के तारों को संभालने में सक्षम है, जो 7 कोर तक का समर्थन करता है।

इस उपकरण का मुख्य तंत्र बो टाइप लेइंग अप मशीन से प्रेरणा लेता है और बैक-ट्विस्ट कार्यक्षमता के साथ संयुक्त है। यह संयोजन समान स्ट्रैंडिंग सुनिश्चित करता है, जो बुनियादी मशीनों पर एक प्रमुख लाभ है।

विशेषताएँ

1. एक उपयोगकर्ता के अनुकूल मानव-मशीन इंटरफ़ेस से लैस है जो आसान संचालन और व्यापक उपकरण निगरानी की अनुमति देता है, जिससे नए ऑपरेटर इस उपकरण के उपयोग में जल्दी महारत हासिल कर सकते हैं।

2. स्किप स्ट्रैंडिंग प्रक्रियाओं के दौरान सटीकता बनाए रखने और मैनुअल संचालन के कारण होने वाली त्रुटियों को कम करने के लिए स्वचालित पिच समायोजन के लिए पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) का उपयोग करता है।

3. 100% तक बैक-ट्विस्ट मोड का समर्थन करता है—एक विशिष्ट विशेषता जो इसे मानक बो स्ट्रैंडिंग मशीन मॉडल की तुलना में अधिक बहुमुखी बनाती है।

4. दो ड्राइव विकल्प प्रदान करता है: स्वतंत्र ड्राइव या ग्राउंड शाफ्ट ड्राइव। यह लचीला डिज़ाइन विभिन्न उत्पादन आवश्यकताओं को पूरा करता है, जिससे उपकरण का उपयोग स्टैंडअलोन स्किप मशीन के रूप में या अन्य उपकरणों के संयोजन में किया जा सकता है।

5. एसी इंडक्शन सर्वो मोटर्स को अपनाता है, जो विश्वसनीय और ऊर्जा-कुशल संचालन सुनिश्चित करते हैं। यह न केवल उपकरण के दीर्घकालिक स्थिर प्रदर्शन की गारंटी देता है बल्कि समग्र परिचालन लागत को कम करने में भी मदद करता है।

विनिर्देश

मुख्य घटक

1. स्ट्रैंडिंग होस्ट (पूर्ण बैक-ट्विस्ट कार्यक्षमता प्राप्त करने के लिए सभी पेऑफ़ बॉबिन को एकीकृत करता है, जो कोर घटक के रूप में कार्य करता है जो स्किप स्ट्रैंडिंग मशीन को कुशलता से संचालित करने में सक्षम बनाता है)।

2. फिलर पेऑफ़ स्टैंड (एक वैकल्पिक घटक जो उपकरण के अनुप्रयोगों की सीमा का विस्तार करता है)।

3. असेंबलिंग डाई होल्डर, जो प्रसंस्करण चरण के दौरान स्ट्रैंड्स की सटीक स्थिति सुनिश्चित करता है।

4. सेंट्रल टेपिंग मशीन, जो केबलों की संरचनात्मक स्थिरता को बढ़ाने के लिए स्किप मशीन के साथ मिलकर काम करती है।

5. आर्मोरिंग मशीन, स्किप स्ट्रैंडर के साथ संगत और बख्तरबंद केबलों के उत्पादन के लिए उपयोग की जाती है।

6. मीटर काउंटर, जो उपकरण द्वारा उत्पादित केबलों के लिए सटीक लंबाई माप प्रदान करता है।

7. कैप्सटन/हॉल-ऑफ/कैटरीपिलर, जो संचालन के दौरान केबलों के सुचारू कर्षण को सुनिश्चित करता है।

8. ट्रावर्सिंग के साथ टेक-अप, जो तैयार केबलों की व्यवस्थित वाइंडिंग को सक्षम बनाता है।

9. नियंत्रण प्रणाली, जो उपकरण के निर्बाध प्रदर्शन को सुनिश्चित करने के लिए सभी घटकों के संचालन का समन्वय करती है।

10. ट्रांसमिशन सिस्टम, जो उपकरण के उच्च गति संचालन का समर्थन करने के लिए स्थिर बिजली हस्तांतरण की गारंटी देता है।

11. पहनने वाले हिस्से (घटक जो उपकरण के सेवा जीवन को बढ़ाने के लिए महत्वपूर्ण हैं, जैसे तनाव पहिये और तार गाइड—डाउनटाइम को कम करने के लिए प्रारंभिक डिलीवरी में स्पेयर पार्ट्स शामिल हैं)।

प्रश्न एवं उत्तर

Q1: मैं अन्य ब्रांडों को इस तरह की मशीन का उत्पादन करते हुए क्यों नहीं देखता?

उत्तर: वर्तमान में, हम एकमात्र चीनी कंपनी हैं जो इस विशिष्ट स्किप स्ट्रैंडिंग मशीन फॉर्म फैक्टर में बैक-ट्विस्ट कार्यक्षमता को एकीकृत करती है। यह अनूठा डिज़ाइन हमारे उपकरण को समान उपस्थिति वाली मशीनों और पारंपरिक क्रैडल-प्रकार की स्ट्रैंडिंग मशीनों दोनों से बेहतर प्रदर्शन करने की अनुमति देता है। बो टाइप लेइंग अप मशीन पर आधारित उपकरण की संरचना, स्किप स्ट्रैंडिंग की दक्षता के साथ संयुक्त, इसे एक अद्वितीय लाभ देता है जिसे अभी तक किसी अन्य ब्रांड ने दोहराया नहीं है। यह लाभ उच्च उत्पादकता और बेहतर स्ट्रैंडिंग गुणवत्ता सुनिश्चित करता है।

Q2: मेरी उत्पादन आवश्यकताओं के लिए स्किप स्ट्रैंडिंग मशीन का सही मॉडल कैसे निर्धारित करें?

उत्तर: चयन आपके तार मापदंडों पर आधारित होना चाहिए, क्योंकि प्रत्येक मॉडल विशिष्ट स्किप स्ट्रैंडिंग परिदृश्यों के लिए अनुकूलित है:

1. 1250 मॉडल (बैक-ट्विस्ट के साथ): प्रत्येक कोर में 10mm² - 240mm² का क्रॉस-अनुभागीय क्षेत्र होता है, जो 5 स्ट्रैंड्स तक का समर्थन करता है—मध्यम-क्रॉस-सेक्शन केबल संचालन के लिए आदर्श।

2. 1600 मॉडल (बैक-ट्विस्ट के साथ): प्रत्येक कोर में 30mm² - 300mm² का क्रॉस-अनुभागीय क्षेत्र होता है, जो 5 स्ट्रैंड्स तक का समर्थन करता है—1250 मॉडल की तुलना में बड़े क्रॉस-सेक्शन वाले केबलों के लिए उपयुक्त।

3. 1250 मॉडल (बैक-ट्विस्ट के बिना): प्रत्येक कोर में 7mm² - 28mm² का क्रॉस-अनुभागीय क्षेत्र होता है, जो 7 स्ट्रैंड्स तक का समर्थन करता है—बुनियादी स्ट्रैंडिंग आवश्यकताओं के लिए एक लागत प्रभावी विकल्प।

4. 1600 मॉडल (बैक-ट्विस्ट के बिना): प्रत्येक कोर में 9mm² - 50mm² का क्रॉस-अनुभागीय क्षेत्र होता है, जो 7 स्ट्रैंड्स तक का समर्थन करता है—उच्च क्षमता वाले मल्टी-कोर केबल प्रसंस्करण के लिए डिज़ाइन किया गया।

यदि आप एक पारंपरिक मशीन से संक्रमण कर रहे हैं, तो हमारी टीम यह सुनिश्चित करने के लिए एक तुलनात्मक विश्लेषण प्रदान करेगी कि चयनित मॉडल आपके उत्पादन उन्नयन लक्ष्यों के अनुरूप है।

Q3: स्किप स्ट्रैंडिंग मशीन के लिए आप कौन सा बिक्री के बाद समर्थन प्रदान करते हैं?

उत्तर: बैक-ट्विस्ट (1250 और 1600) वाले दो मॉडलों के लिए, अधिकतम घूर्णन गति लगभग 100 आरपीएम है। गैर-बुने हुए लपेटन का उपयोग करते समय, यह 40 - 60 मीटर प्रति मिनट की रैखिक गति में बदल जाता है। यह गति पारंपरिक क्रैडल-प्रकार की मशीनों (जो केवल 10 - 20 मीटर प्रति मिनट तक पहुँचती हैं) और यहां तक कि उच्च-प्रदर्शन बो स्ट्रैंडिंग मशीन वेरिएंट की तुलना में एक महत्वपूर्ण सुधार का प्रतिनिधित्व करती है।

Q4: स्किप स्ट्रैंडिंग मशीन के लिए आप कौन सा बिक्री के बाद समर्थन प्रदान करते हैं?

उत्तर: हम व्यापक बिक्री के बाद समर्थन प्रदान करते हैं, जिसमें शामिल हैं:

• वारंटी: पूरी मशीन के लिए 12 महीने की मुफ्त वारंटी (पहनने वाले हिस्सों को छोड़कर—डाउनटाइम को कम करने के लिए प्रारंभिक डिलीवरी में स्पेयर पार्ट्स शामिल हैं)।

• तकनीकी सहायता: सामान्य समस्याओं, जैसे असमान स्किप स्ट्रैंडिंग और असामान्य शोर को हल करने में मदद करने के लिए 24/7 ऑनलाइन परामर्श (ईमेल, फोन या वीडियो कॉल के माध्यम से)।

• स्पेयर पार्ट्स: हम त्वरित डिलीवरी सुनिश्चित करने के लिए कोर पार्ट्स (जैसे मोटर्स और कंट्रोल पैनल) का स्टॉक रखते हैं, जिससे आपके उत्पादन संचालन ट्रैक पर बने रहते हैं।

• ऑन-साइट सेवा: यदि मशीन को प्रमुख दोषों का अनुभव होता है जिन्हें दूरस्थ रूप से हल नहीं किया जा सकता है (उदाहरण के लिए, ट्रांसमिशन सिस्टम की समस्याएं), तो हमारे इंजीनियर ऑन-साइट रखरखाव प्रदान करेंगे। वारंटी अवधि के दौरान सेवा शुल्क माफ कर दिए जाते हैं; वारंटी के बाद, केवल यात्रा खर्च ही लिए जाते हैं। हम आपकी टीम को नियमित उपकरण रखरखाव को संभालने के लिए प्रशिक्षण भी प्रदान करते हैं।
