डबल ट्विस्ट बंकर
>
|
| ब्रांड नाम | Jiangsu Hopda Machinery |
| Model Number | 1250 |
उत्पाद का उपयोगः
यह तांबे के तारों और एल्यूमीनियम के तारों या केबलों के सात स्ट्रैंड कोर तारों के डबल-पिच स्ट्रैंडिंग के लिए उपयुक्त है जिनके कंडक्टर क्रॉस-सेक्शनल क्षेत्र 50 मिमी से कम है2.
तकनीकी विनिर्देश:
| इनलेट तार का व्यास | स्ट्रैन्डेड नरम तांबे के तार के लिएः φ 1.0 mm- φ3.2 mm/ 7 टुकड़े |
| एल्यूमीनियम तार के लिएः φ1.6mm-φ3.2mm/7 टुकड़े | |
| लंबित क्रॉस सेक्शन क्षेत्र | हार्ड स्ट्रक्चर कंडक्टर 4-35 मिमी2, सॉफ्ट स्ट्रक्चर 4-50 मिमी2 |
| बिछाने की लंबाई | 35 - 400 मिमी, टच स्क्रीन सेटिंग और स्वचालित गणना समायोजन। |
| स्ट्रैन्ड वायर व्यास | नरम तांबे के तारों का बाहरी व्यास 3.0 मिमी -φ20 मिमी (आयातित घुमावदार मोल्ड का उपयोग करके) |
| घुमावदार दिशा | S, Z. (आप बाएं और दाएं मोड़ की किसी भी दिशा का चयन कर सकते हैं) |
| घूर्णन गति | 800 आरपीएम/मैक्स. सामान्य उत्पादन गति 720 (तैयार उत्पाद की गति सबसे तेज 140 मीटर/मिनट है) |
| शक्ति | घुमावदार-42KW सर्वो मोटर + समर्पित इन्वर्टर नियंत्रण |
| कर्षण - 32KW सर्वो मोटर + समर्पित इन्वर्टर नियंत्रण | |
| रिवाइंडिंग - 7.5KW सर्वो मोटर + समर्पित इन्वर्टर नियंत्रण | |
| ट्रैवर्सिंग - 750W कम करने वाली मोटर | |
| लेने वाले रील का व्यास | φ1250 मिमी |
| लोड भार | 3500 किलो |
| विद्युत आपूर्ति | 380V 50HZ (या ग्राहक की आवश्यकताओं के अनुसार) |
| रोल लोडिंग और अनलोडिंग के तरीके | इलेक्ट्रो-हाइड्रोलिक लिफ्टिंग, पैलेट लोडिंग और अनलोडिंग |
| कम शोर डिजाइन | ध्वनिरोधक सुरक्षा कवर विधि, कम शोर। |
| ब्रेक लगाना | वायवीय ब्रेक डिस्क |
| नियंत्रण | पी.एल.सी. प्रणाली नियंत्रण। |
| सर्वो नियंत्रण. | |
| डिस्कनेक्ट बंद संकेत. | |
| सेट मीटर तक पहुँचने पर रोकें। | |
| सुरक्षा सीमा नियंत्रण. | |
| मशीन में प्रकाश नियंत्रण. | |
| परिचालन वायु दबाव | 6 किलोग्राम/सेमी2 |
उत्पाद का वर्णन:

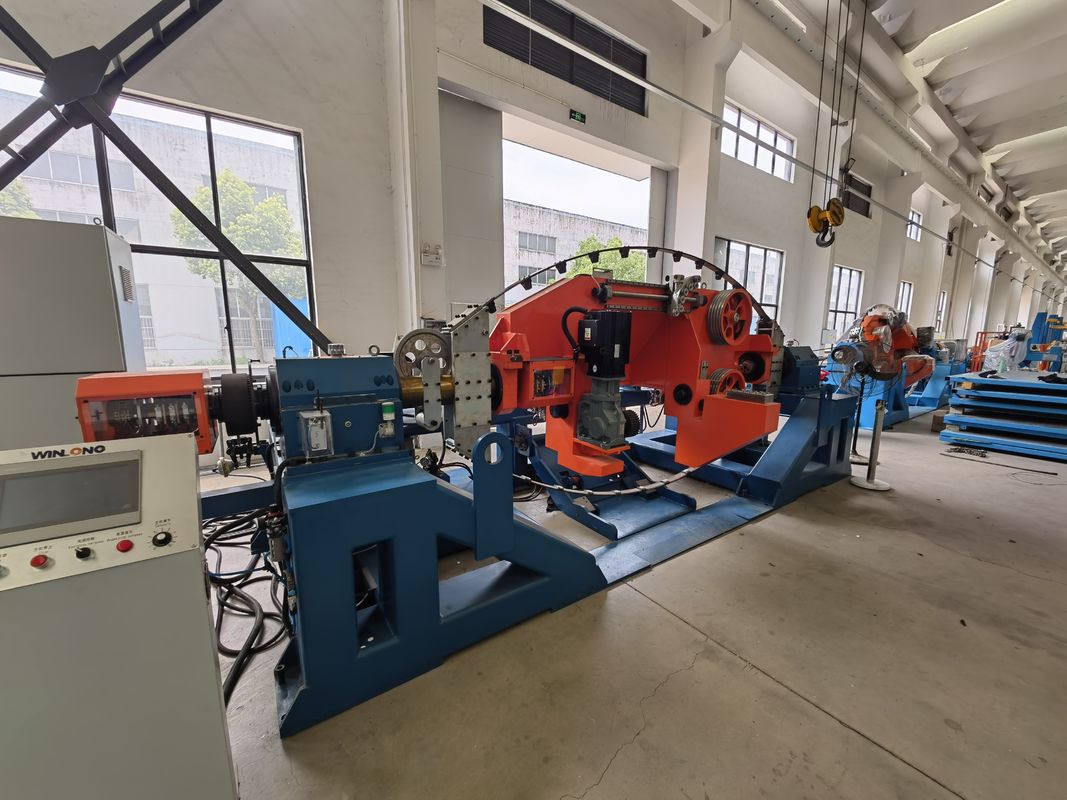

हमारी 1250 डबल-ट्विस्ट स्ट्रैंडिंग उत्पादन लाइन में मुख्य रूप से पे-ऑफ स्टैंड, चुंबकीय पाउडर तनाव स्टैंड, रोटरी वायर असेंबली स्टैंड और डबल-ट्विस्ट स्ट्रैंडिंग होस्ट शामिल हैं।
स्ट्राइंडिंग होस्ट मुद्रा वितरण के लिए एक संचार मॉड्यूल से लैस है। इसे शामिल करने का लाभ यह है कि यह सर्किट की संख्या को काफी कम कर सकता है,मलफंक्शन की संभावना को कम करना.
संचार मॉड्यूल की सहायता से हम सर्किटों की संख्या को केवल तीन तक कम करने में सफल रहे।नीचे दी गई छवि वर्तमान कलेक्टर जहां सर्किट strander के सभी विद्युत घटकों से जुड़े हैं दिखाता है.
