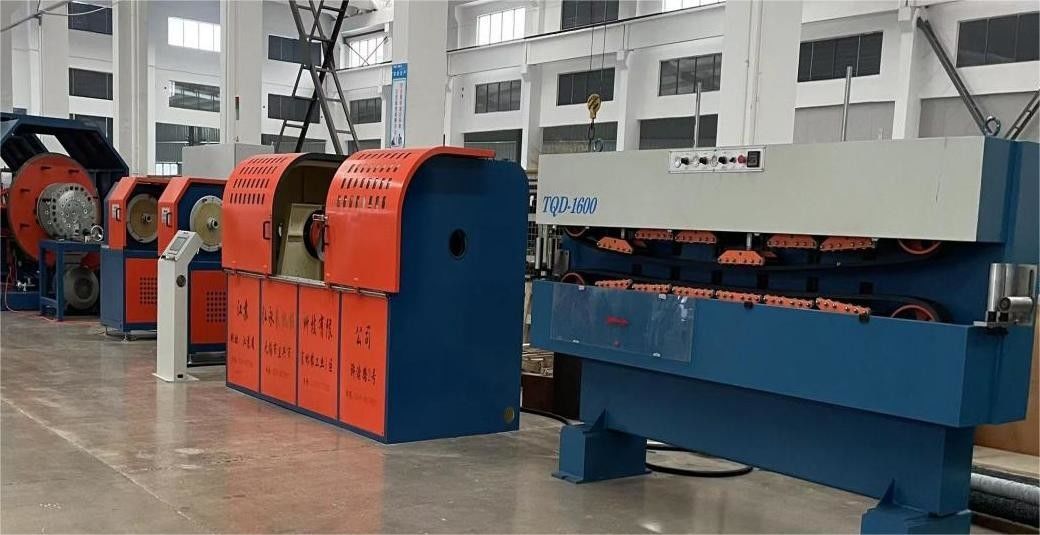

60m/Min सिंगल ट्विस्ट स्ट्रैंडिंग मशीन कैंटिलीवर डबल ट्विस्ट स्ट्रैंडर्स

कम शोर तांबे के तार डबल ट्विस्ट स्ट्रैंडिंग मशीन बनाने के लिए Bunching तार

तकनीकी विनिर्देश

आवेदनः

तांबे के कंडक्टरों, एल्यूमीनियम मिश्र धातु कंडक्टरों, आदि के बंडल घुमाव के लिए उपयुक्त है, और केबल कोर तारों को घुमावदार करने के लिए।

विशेषताएं:

• मशीन को मानव-मशीन इंटरफेस के साथ पीएलसी द्वारा नियंत्रित किया जाता है। डिजिटल नियंत्रण प्रौद्योगिकी और पीएलसी प्रोग्रामिंग पूरे नियंत्रण प्रणाली की विश्वसनीयता सुनिश्चित करती है।स्ट्रैंड पिच टच स्क्रीन का उपयोग कर लचीले ढंग से सेट किया जा सकता है.
• इसमें कार्बन फाइबर सामग्री से बना एक धनुष है, जो उच्च शक्ति और हल्के वजन का है।
• धनुष, कर्षण और उठाने वाली प्रणालियों में सभी स्वतंत्र मोटर्स का उपयोग करते हैं।
• बहुत उच्च दक्षता दोहरे घुमाव वाले बंकर की उत्पादन दक्षता कठोर स्ट्रैंडर की तुलना में लगभग 3 गुना अधिक है।

उत्पाद का वर्णन:

"कम शोर कॉपर वायर डबल ट्विस्ट स्ट्रैंडिंग मशीन" तार विनिर्माण उद्योग में इस्तेमाल किया उपकरण का एक विशेष टुकड़ा है।यह एक केबल या बंकिंग तार बनाने के लिए एक साथ कई तांबे के तारों को स्ट्रैंड या मोड़ने के लिए डिज़ाइन किया गया है.

"कम शोर" शब्द से पता चलता है कि इस विशेष मशीन को स्ट्रैंडिंग प्रक्रिया के दौरान उत्पन्न शोर को कम करने के लिए इंजीनियर किया गया है।यह विशेषता उत्पादन वातावरण में शोर प्रदूषण को कम करने या ऑपरेटरों के लिए अधिक आरामदायक कार्य वातावरण प्रदान करने में फायदेमंद हो सकती है.

इस मशीन में "डबल ट्विस्ट" तंत्र का प्रयोग किया जाता है, जिसका अर्थ है कि यह तारों को एक साथ दो दिशाओं में घुमाकर एक कसकर बंधे हुए केबल का निर्माण करता है।यह दोहरी मोड़ कार्रवाई स्थिरता और परिणामी केबल की अखंडता को बढ़ाने में मदद करता है.

मशीन का प्राथमिक उद्देश्य "बंचिंग वायर बनाना" है। बंचिंग वायर एक प्रकार के केबल या तार को संदर्भित करता है जो कई व्यक्तिगत तारों को एक साथ घुमाकर बनाया जाता है।इस प्रक्रिया से तार की समग्र लचीलापन और ताकत बढ़ जाती है, इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है।

लो शोर कॉपर वायर डबल ट्विस्ट स्ट्रैंडिंग मशीन का उपयोग करते समय, तांबे के तारों को मशीन में खिलाया जाता है, और मशीन उन्हें नियंत्रित तरीके से एक साथ घुमा देती है।परिणामी केबल या बंकिंग तार में घुमाए जा रहे तारों की संख्या जैसे कारकों के आधार पर विभिन्न विशेषताएं हो सकती हैं, मोड़ की दिशा और डिग्री, और आवेदन की विशिष्ट आवश्यकताएं।

यह ध्यान देने योग्य है कि डबल ट्विस्ट स्ट्रैंडिंग प्रक्रिया तारों के विभिन्न प्रकार के लिए लागू किया जा सकता है, न केवल तांबा. हालांकि, इस मामले में,मशीन विशेष रूप से तांबे के तारों के लिए डिज़ाइन की गई हैइस प्रकार के तारों का उपयोग दूरसंचार, विद्युत वितरण और विद्युत वायरिंग जैसे विभिन्न उद्योगों में किया जा सकता है, जहां लचीले और मजबूत केबलों की आवश्यकता होती है।

प्रदर्शन विशेषताएंः

1. लागू कोर तारः Ф0.6-6.0 मिमी।
2. स्ट्रैंड बाहरी व्यासः MAXФ15 मिमी,
3. घुमाव दूरी सीमाः 20 ~ 200 मिमी।
4. रील व्यास: Ф800 मिमी.
5. कंटिलिवर सिंगल विंच की गतिः 600 आरपीएम।
6. दिशाः बाएं और दाएं "एस", "जेड" को स्विच किया जा सकता है।
7. ऑपरेशन मोडः टच स्क्रीन ऑपरेशन।
8. उत्पादन लाइन की गतिः 0-60m/min

800 कैंटिलीवर सिंगल विंच:

1. मुख्य मोटर: 11KW;
2. मुख्य इन्वर्टरः 11KW;
3. ब्रेकः 10 किलोग्राम की वायवीय डिस्क ब्रेक;
4. गति विनियमन मोटरः 3.7KW;
5. गती नियंत्रण इन्वर्टरः 3.7KW;
6. ट्रैवर्स: मोटर केबल व्यवस्था के लिए लीड पेंच चलाता है। मोटरः शक्ति 1/2HP, कमी अनुपातः 6:1,
7. लेने वाले रील का विनिर्देश: Φ800;
8. रील लॉक करना: मैन्युअल लॉक करना।
9. रील लिफ्ट: इलेक्ट्रो-हाइड्रोलिक लिफ्ट।
10. मानव-मशीन इंटरफेस ऑपरेशनः मोड़ दूरी, गति और मीटर को किसी भी समय रिकॉर्ड, प्रदर्शित और सेट किया जा सकता है और आम है
11. दोष प्रदर्शन; रंग टच स्क्रीनः 8 रंग 6 इंच।
12. पीएलसी प्रोग्राम करने योग्य नियंत्रक विनिर्देश मॉडलः SIEMENS S7-200 CPU266;
13. रोटरी एन्कोडर का विनिर्देश और मॉडलः जापान रीनलैंड CB-2000HC;
14. मीटर का प्रकारः मीटर को मशीन में दर्ज किया जाता है और टच स्क्रीन पर प्रदर्शित किया जाता है।
15. डिस्कनेक्शन टाइप मीटर में जगह अलार्म और स्टॉप;
16. सुरक्षित संचालन सीमा।
