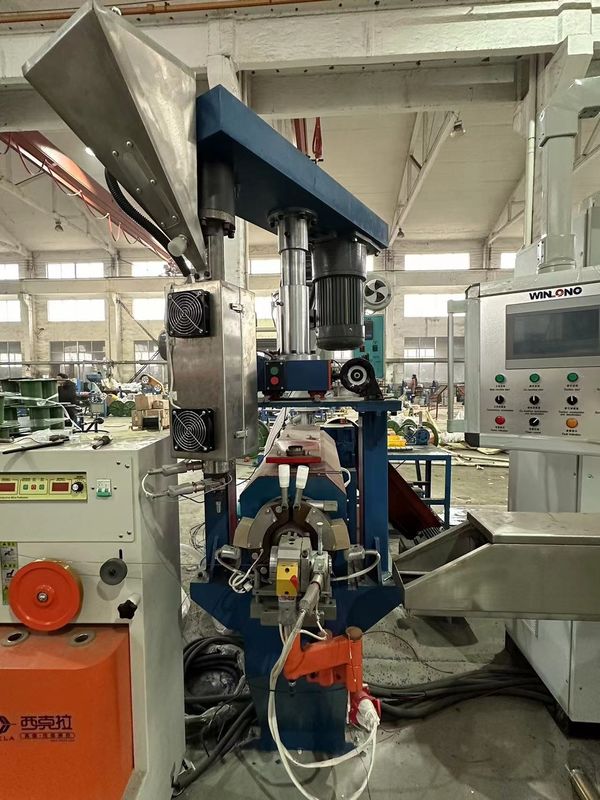

पीवीसी पीई एक्सएलपीई पावर केबल एक्सट्रूज़न मशीन, 150 एक्सट्रूज़र एक्सट्रूज़न मशीन
विनिर्देशः
| मॉडल |
80-90 |
| Dia के लिए भाड़ में जाओ. |
80-90 |
| स्क्रू एल/डी |
25:1 |
| एक्सट्रूज़न क्षमता (किग्रा/घंटा) |
पीवीसी |
२५०-३५० |
| LSZH |
४५०-६०० |
| उत्पाद का व्यास (मिमी) |
20-50 |
| भुगतान-ऑफ कॉलिब (मिमी) |
500/630/800 |
| ट्रैक्टर का प्रकार |
कैपस्टान प्रकार/कैपरपिलर |
| संचयी लंबाई (एम) |
200 |
| अप्ट-अप स्लिबिन (मिमी) |
800/1500 |
| लाइन की गति (m/min) |
200 |
| एक्सट्रूज़न पावर (KW) |
90 से 110 किलोवाट |
वर्णन1:
मशीन का उपयोग एलएसजेडएच केबल के लिए इन्सुलेशन या कवरिंग के लिए किया जाता है। एलएसजेडएच सामग्री के लिए एक विशेष पेंच की विशेषता है। सबसे चिकनी एक्सट्रूडिंग प्रक्रिया प्रदान करने के लिए संपीड़न अनुपात को सख्ती से नियंत्रित किया जाता है। Tailored heating and cooling system to ensure the optimal operating temperature of the machine and user-friendly PLC control panel is in place for quick adjustment to production configuration and settings.
विशेषताएं:
L LSZH सामग्री की विशेष विशेषताओं के अनुसार, विशेष पेंच को अपनाएं और संपीड़न अनुपात को सख्ती से नियंत्रित किया जाता है।
एलएसजेडएच सामग्री की तन्यता शक्ति, लम्बाई और सतह खत्म सुनिश्चित करने के लिए, इन्सुलेशन के दौरान निचोड़ने वाले मोल्ड का चयन किया जाता है और कवरिंग के दौरान अर्ध-छोड़ने वाले मोल्ड का चयन किया जाता है।
1. पूरी लाइन पीएलसी द्वारा मानव-मशीन इंटरैक्शन इंटरफेस के साथ नियंत्रित की जाती है। डिजिटल नियंत्रण तकनीक और पीएलसी प्रोग्राम पूरे नियंत्रण प्रणाली को विश्वसनीय और लचीला बनाते हैं।
LSZH सामग्री extrude करने के लिए पूरी लाइन के शीतलन प्रणाली बहुत महत्वपूर्ण है। तो पूरी लाइन विशेष हीटिंग और शीतलन तापमान नियंत्रण प्रणाली को अपनाने।
वर्णन2:
-
मशीन डिजाइन और कार्यक्षमताः
- पीवीसी/पीई/एक्सएलपीई पावर केबल एक्सट्रूज़न मशीन पीवीसी, पीई, या एक्सएलपीई इन्सुलेशन और/या जैकेटिंग सामग्री के साथ पावर केबल के निर्माण के लिए डिज़ाइन की गई है।
- मशीन में एक मुख्य एक्सट्रूडर यूनिट होती है, जिसमें एक्सट्रूज़न बैरल और स्क्रू असेंबली होती है जो केबल सामग्री को पिघलने और खिलाने के लिए जिम्मेदार होती है,और सटीक पैरामीटर समायोजन के लिए एक सहायक नियंत्रण प्रणाली.
-
एक्सट्रूडर का आकारः
- एक्सट्रूडर मशीन 150 एक्सट्रूडर से लैस है, जो एक्सट्रूज़न बैरल के व्यास को मिलीमीटर में दर्शाता है।
- एक्सट्रूडर का आकार वांछित आउटपुट क्षमता और उत्पादित बिजली केबलों की विशिष्ट आवश्यकताओं के आधार पर चुना जाता है।
-
सामग्री संगतताः
- एक्सट्रूडर मशीन पीवीसी, पीई और एक्सएलपीई सहित पावर केबल उत्पादन के लिए उपयुक्त सामग्रियों की एक श्रृंखला के साथ संगत है।
- पीवीसी का उपयोग अपने उत्कृष्ट विद्युत अछूता गुणों के लिए व्यापक रूप से किया जाता है।
- पीई एक बहुमुखी सामग्री है जो आर्द्रता, रसायनों और पर्यावरण तनाव के प्रतिरोध के लिए जानी जाती है।
- एक्सएलपीई पीई का एक क्रॉस-लिंक्ड संस्करण है, जो उच्च वोल्टेज पावर केबलों के लिए उपयुक्त उन्नत थर्मल और यांत्रिक गुण प्रदान करता है।
-
एक्सट्रूज़न प्रक्रियाः
- एक्सट्रूडर मशीन केबल सामग्री को पिघलने के लिए तापमान नियंत्रण क्षेत्रों के साथ एक गर्म बैरल का उपयोग करती है, और एक घूर्णन शिकंजा पिघले हुए सामग्री को एक्सट्रूज़न मर के माध्यम से ले जाता है।
- स्क्रू का डिजाइन और विन्यास विशिष्ट सामग्रियों के प्रसंस्करण के लिए अनुकूलित है, जिससे कुशल और सुसंगत एक्सट्रूज़न सुनिश्चित होता है।
-
तापमान नियंत्रण:
- एक्सट्रूडर मशीन में एक्सट्रूज़न प्रक्रिया के दौरान केबल सामग्री के तापमान को विनियमित करने के लिए बैरल के साथ सटीक तापमान नियंत्रण क्षेत्र शामिल हैं।
- तापमान नियंत्रण सामग्री के वांछित पिघलने और प्रवाह विशेषताओं को प्राप्त करने के लिए महत्वपूर्ण है, बिजली केबलों के उचित इन्सुलेशन और जैकेटिंग सुनिश्चित करता है।
-
नियंत्रण प्रणाली:
- एक्सट्रूडर मशीन में एक नियंत्रण प्रणाली है जिसमें एक प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) और एक मानव-मशीन इंटरफेस (एचएमआई) शामिल है।
- नियंत्रण प्रणाली ऑपरेटरों को विभिन्न प्रक्रिया मापदंडों, जैसे तापमान, पेंच गति, लाइन गति और शीतलन मापदंडों को सेट और समायोजित करने की अनुमति देती है,एक्सट्रूज़न प्रक्रिया का सटीक नियंत्रण और अनुकूलन सुनिश्चित करना.
-
शीतलन और आकारः
- एक्सट्रूज़न के बाद, पावर केबलों को ठंडा करने और एक्सट्रूडेड सामग्री को ठोस और स्थिर करने के लिए आकार देने की प्रक्रिया से गुजरना पड़ता है।
- प्रसंस्करण की जा रही केबल सामग्री की विशिष्ट आवश्यकताओं और विशेषताओं के आधार पर शीतलन जल स्नान या वायु शीतलन इकाइयों का उपयोग करके प्राप्त किया जा सकता है।
- साइजिंग टूल केबल के व्यास और आकार को नियंत्रित करते हैं, जिससे वांछित विनिर्देशों का अनुपालन सुनिश्चित होता है।
-
निकालने की इकाई और काटने की प्रणाली:
- एक्सट्रूडर मशीन आम तौर पर एक ड्रॉ-ऑफ यूनिट से लैस होती है जो एक्सट्रूडेड पावर केबलों को नियंत्रित गति से खींचती है, तनाव और आयामी स्थिरता बनाए रखती है।
- उत्पादन लाइन में एक काटने की प्रणाली एकीकृत है, जो ग्राहक की आवश्यकताओं के अनुसार केबलों को वांछित लंबाई में सटीक रूप से काटती है।
-
सुरक्षा विशेषताएंः
- एक्सट्रूडर मशीन में एक सुरक्षित कार्य वातावरण सुनिश्चित करने के लिए आवश्यक सुरक्षा सुविधाएं शामिल हैं। इनमें आपातकालीन स्टॉप बटन, सुरक्षा इंटरलॉक और सुरक्षा तंत्र शामिल हो सकते हैं।
-
रखरखाव और सेवा करने की क्षमताः
- एक्सट्रूडर मशीन को रखरखाव और सेवा में आसानी के लिए डिज़ाइन किया गया है, जिसमें त्वरित-बदली वाले घटक, सफाई और रखरखाव कार्यों के लिए आसान पहुंच जैसी विशेषताएं हैं,समस्याओं की पहचान और समस्या निवारण के लिए.
सहायता और सेवाएं:
गुणवत्ता आश्वासनःसभी उत्पादों के लिए गुणवत्ता आश्वासन
मूल्य लाभ: प्रतिस्पर्धी मूल्य लाभ
समर्थन सूत्रः ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है
बिक्री के बाद की गारंटीः देश भर में 24 घंटे की बिक्री के बाद सेवा
पैकिंग और शिपिंगः
सभी पैकेजिंग को परिवहन के दौरान उत्पादों की सुरक्षा सुनिश्चित करने के लिए डिज़ाइन किया जाएगा।
सभी शिपमेंट के साथ एक पैकिंग सूची होती है।
